SDR200:FIG19 16 オイルシール 93101-16131

2014.07.11 Friday

FIG.19-16 リアアーム 93101-16131 リンク ピロポール部分のオイルシール

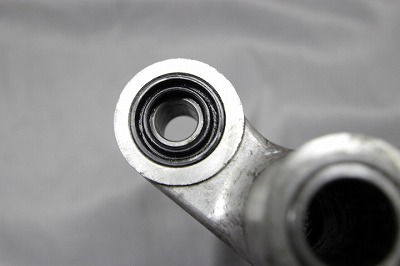

SDR リンク
整備の時に気をつけないとセオリー通りですと表に組んでしまいますので
ご注意です。

【ここは裏組が正解です】

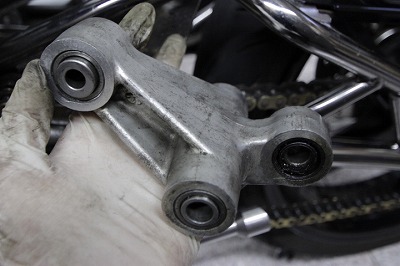

SDR リンク

表組するとオイルシールのリップがリテーナーに当たらないし、ピロボールの動きを妨げてしまいます。
オイルシールのリップは裏側に組み カラー90387-124L0(シャンプーハットみたいの)の凸が嵌って密閉される構造です。
モリブデングリースを塗布して組みつけてください。
R1-Z等の他の車種でも裏組を確認しています。

整備マニュアル7-57ページの注意書きですが
【ここのオイルシールだけは裏組】ですのでご注意ください。
