SDR用 スロットル&ポンプケーブルのジョイント部品 取り付け説明

2007.04.16 Monday

取り付け説明>

・車体からワイヤーを外すと作業が非常に楽です
アクセル部ワイヤー→オイルポンプ部ワイヤー→キャブレター上部を外します。

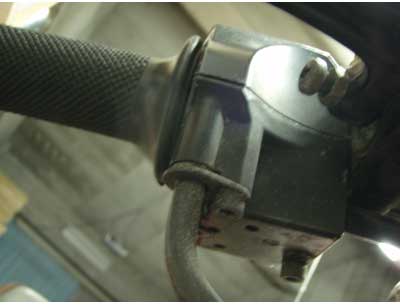

スロットル部

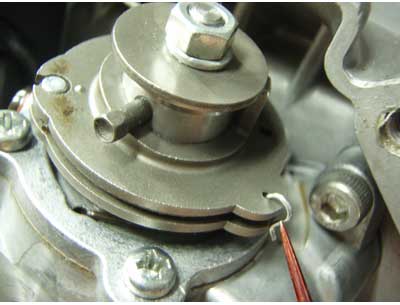

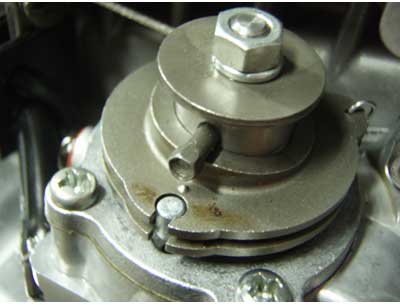

オイルポンプ部
↓オイルポンプワイヤーのクリップは小さいので無くさない様に注意して下さい↓

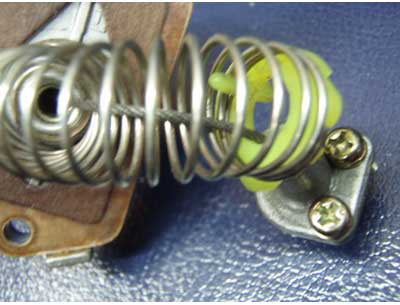

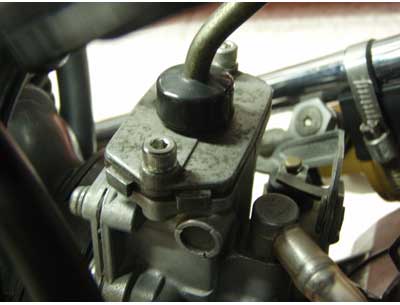

キャブレター上部


・パーツクリーナーにてワイヤーの内部洗浄(黒い悪魔と硬化したグリスが出ます)よく洗浄してください。


・ワイヤーにジョイントを装着(ニードル部を外さないと装着できません)

ニードル部分をプラスチック部を持ち上げて1番位のドライバーで外してください。

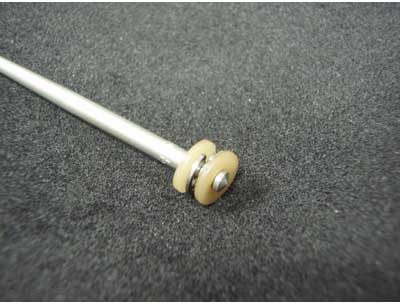

ニードル部のパーツを外します。

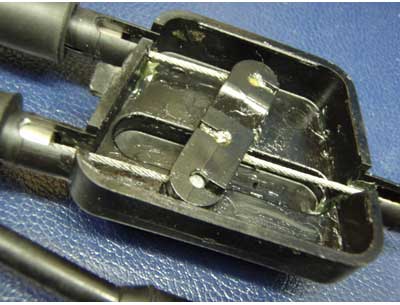

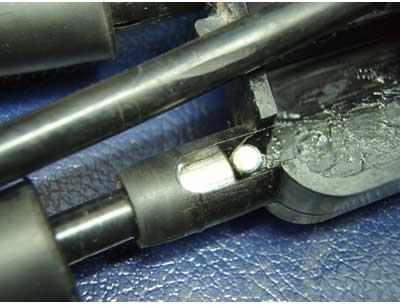

分岐部分のスロットルに繫がるワイヤーを外します。

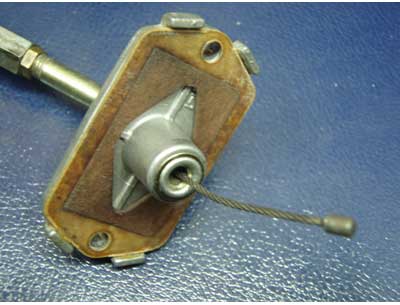

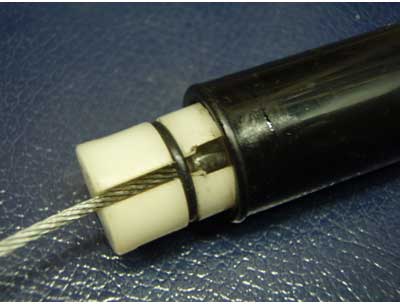

割れているジョイント部分を外しワイヤーを写真の位置までを引っ張ります。

Oリングを切らない様にジョイント部分のワイヤーを外して下さい。

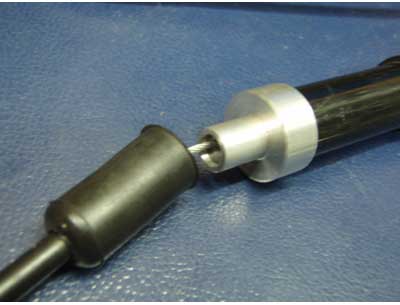

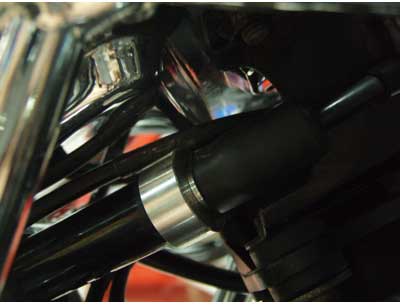

アルミジョイントに交換してください。


・各ワイヤーとワイヤー分岐部分に分岐部分の向きを間違えないように確認後、グリスを塗って下さい。

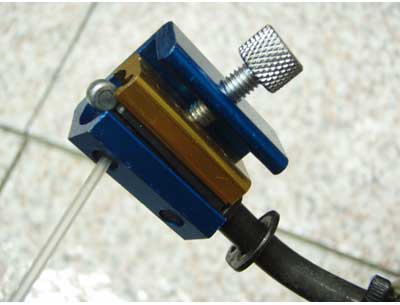

ワイヤー部分はワイヤーグリス又はスプレーグリスをワイヤーに注入すると動きがスムーズになります。


・外した逆の手順で取り付けしてください
ニードル→キャブレター上部→オイルポンプ部ワイヤー→アクセル部ワイヤーの順番がやりやすいかと思います。


・各部ワイヤーの調整をSDR200サービスマニュアル改訂版を参照し確実に行って下さい。

注意点>
・ニードルを曲げないように注意して下さい。
・ニードルクリップは3段目が標準となります。
・ニードルクリップをサンドウィッチしてるプラスチックのカラーを無くさない様にして下さい(ニードルセットを買うかラジコン屋でワッシャを買うかになります)


・オイルポンプ部の小さいクリップを無くさない様にして下さい。
・オイルポンプの最大スロットル時の合いマークを基準にオイル量を調整してください。


今回は、ワイヤー調整と細かいパーツがあるので無くさない様に細かい説明をしましたが、
ワイヤーを外してしまえば難しい作業ではありません。
20年放置され硬くなったワイヤーのグリスアップ整備と
各部ワイヤー調整と考えればかなり効果大だと思います。(なにせ中は真っ黒ですから)

ワイヤー類の各部の調整はこちらへ

整備に自信が付くパーツです楽しんでやってみて下さい。
